產品資料

日本 ONOSOKKI小野脈沖力錘 GK系列

如果您對該產品感興趣的話,可以
產品名稱: 日本 ONOSOKKI小野脈沖力錘 GK系列
產品型號: GK系列
產品展商: ONOSOKKI小野
產品文檔: 無相關文檔

簡單介紹

日本 ONOSOKKI小野脈沖力錘 GK系列 日本 ONOSOKKI小野脈沖力錘 GK系列


日本 ONOSOKKI小野脈沖力錘 GK系列  的詳細介紹

日本 ONOSOKKI小野脈沖力錘 GK系列

特點

GK-2110

  • 重量僅4.8 克，可用于小型硬盤驅動器的外殼框體特性，壓縮機導管共鳴對策的加振
  • 加振頻率可以接近20 kHz。
  • 標準配備有塑料錘柄與具有較大加振力的鋁制錘柄，可根據用途要求的對象與頻率范圍進行選擇。

    GK-3100

    • 力錘重量140 g，利用附屬的增添配重后重量可達到220 g，對應范圍廣。
    • 配有專用放大器
    • 標準配備4種錘頭?？筛鶕?jù)用途要求的對象與頻率范圍進行選擇。

    GK-4110G20

    • 力錘重量1100 g，可用于機械的臺架，轎車車體等的模態分析的加振。
    • 內置放大器可支持CCLD供電方式，直接連接分析儀使用。
    • 標準配備4種錘頭?？筛鶕?jù)用途要求的對象與頻率范圍進行選擇。

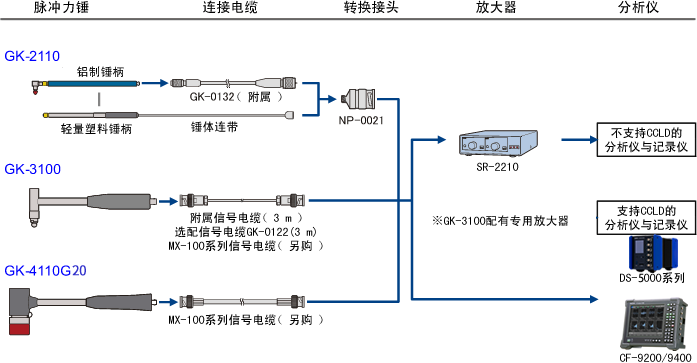

系統構成


簡要規格

GK-2110 GK-3100 GK-4110G20
測量范圍 220 N 2,200 N 22,000 N
檢測元件 水晶壓電元件 水晶壓電元件 水晶壓電元件
靈敏度 22.5 mV/N 2.3 mV/N 0.23 mV/N
共振頻率 100 kHz 以上 31 kHz 以上 12 kHz 以上
頻率范圍
(使用硬質錘頭) 		～ 20 kHz ～ 8 kHz ～ 1 kHz
錘體重量 4.8 g
（塑料錘柄） 		140 g 1,100 g
錘體直徑 6.3 mm 15 mm 51 mm
錘頭直徑 2.5 mm 6.4 mm 51 mm
錘柄長度 107 mm 203 mm 370 mm
信號輸出接頭

鋁制錘柄(5-44同軸電纜接頭)
塑料錘柄(帶延長電纜，10-32袖珍接插件)

BNC（CO2） BNC（CO2）
輸出信號 定電流驅動CCLD對應電壓信號 定電流驅動CCLD對應電壓信號 定電流驅動CCLD對應電壓信號
支持TEDS(Ver. 1.0)
輸出阻抗 100 Ω以下 100 Ω以下 100 Ω以下
定電流驅動(CCLD)電源 2 ～ 20 mA、+18 ～ +30 VDC 2 ～ 20 mA、+18 ～ +30 VDC 2 ～ 20 mA、+18 ～ +30 VDC
適用放大器 另購：SR-2210 附屬專用放大器
另購：SR-2210 		另購：SR-2210
信號電纜 附屬：GK-0132（3 m，鋁制錘柄用） 附屬：信號電纜（3 m）
另購：GK-0122（3 m） 		另購：MX-100系列
附屬品
  • 手提箱
  • 附加錘體配重
  • 傳感器固定用蠟
  • 附加塑料錘頭
  • 5-44=10-32 信號電纜(3 m)
  • 錘柄(鋁制，塑料)
  • 參數表
  • 手提箱
  • 附加錘體配重
  • 放大器
  • 信號電纜（BNC, 3 m）
  • 信號電纜
    （BNC, 0.9 m）
  • 各種錘頭(超軟質，軟質，中質，硬質)
  • 錘柄(鋁制，塑料)
  • 參數表
  • 手提箱
  • 各種錘頭(超軟質，軟質，中質，硬質)
  • 參數表

※使用GK-2110連接到BNC信號接口時需要使用NP-0021 小型接頭/BNC轉換接頭。
※GK-4110G20沒有附屬信號電纜要另外購買。
※GK-2110與GK-4110G20沒有附屬專用放大器，可使用以下的傳感器放大器。
?SR-2210 2通道傳感器放大器

*1：鋁制錘柄使用時，務必裝著附屬配重使用。



選配件

信號電纜與轉換接頭

品名 型名 適合機種
信號電纜（3 m） GK-0122 GK-3100/4110G10
信號電纜（3 m） GK-0132 GK-2110
小型接頭/BNC轉換接頭 NP-0021 GK-2110


GK-2110用

名稱 型號
塑料錘頭（3個） GK-0205
附加錘體配重 GK-0211
塑料錘柄 GK-0221
鋁制錘柄 GK-0222


GK-3100用

名稱 型號
中質錘頭 GK-0503
超軟質錘頭 GK-0504
軟質錘頭 GK-0505
硬質錘頭 GK-0506


GK-4110G20用

名稱 型號
中質錘頭 GK-0403
超軟質錘頭 GK-0404
軟質錘頭 GK-0405
硬質錘頭 GK-0406

激勵頻率特性

GK-2110



GK-3100



GK-4100G20







●為了提高性能，可能不經預告而變更外形及規格，請諒解。
