日本 ONOSOKKI小野小型高靈敏度GPS速度儀 LC-8300

點擊看大圖

如果您對該產品感興趣的話,可以

產品名稱: 日本 ONOSOKKI小野小型高靈敏度GPS速度儀 LC-8300

產品型號: LC-8300

產品展商: ONOSOKKI小野

產品文檔: 無相關文檔

簡單介紹

日本 ONOSOKKI小野小型高靈敏度GPS速度儀 LC-8300 日本 ONOSOKKI小野小型高靈敏度GPS速度儀 LC-8300

日本 ONOSOKKI小野小型高靈敏度GPS速度儀 LC-8300 的詳細介紹

日本 ONOSOKKI小野小型高靈敏度GPS速度儀 LC-8300

特長

高靈敏度：GPS信號接收靈敏度高，GLONASS信號也可高靈敏度接收，衛星天線可設置在車廂內進行測量。

小型緊湊：內置IMU的本機重量約0.75 kg，使用本機，表示器，衛星天線共3部分即可使用測量。

脫電腦：通過配套的U盤存儲器即可測量記錄數據

操作性能提高：采用觸摸式顯示器操作簡單方便

高精度：速度±0.2 km/h以內，距離±0.2 %以內的高精度

高性能：標準配置4通道模擬信號輸入，1通道脈沖輸入，64通道CAN數據輸入，可滿足各種測量需要

速度的模擬信號輸出 / 距離的脈沖信號輸出（可選擇）

配有攜帶箱便于儀器保管與攜帶運送

可使用打印機輸出測量數據結果

測量數據更新周期10 ms

通過LED表示本機狀態

捕捉衛星信號數不足時報警通知

可以導入外部觸發功能

4通道模擬信號輸入±20 V，1通道脈沖輸入

采用觸摸式顯示器可直接在顯示器上進行操作

可以使用CAN進行數據輸入輸出

可使用CAN或脈沖數據對速度數據進行補償處理

可使用LC-8000系列的各種軟件

可測量3軸加速度，3軸角速度

數據文件可以用CSV格式輸出保存


高精度數據測量 – 使用GPS進行速度測量的原理

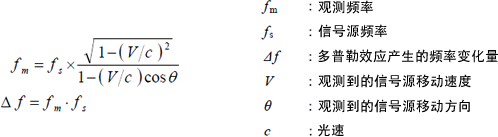

當聲波、電波或者是光波等的發生源與觀測者之間存在速度差異時，被觀測到的波的頻率會有不同，發生源接近觀測者時，被觀測到的波的頻率變高，反之，發生源遠離觀測者時，被觀測到的波的頻率變低。這種現象稱為多普勒效應。并可以用以下公式表示。

GPS衛星系統的載波信號的頻率管理非常精密嚴格，可以利用多普勒效應測量速度V。但是，GPS衛星的移動速度非常高，并且地球本身也有自轉的影響，通過1個GPS衛星的載波信號頻率，不可能測出對地的速度值。如下圖所示，通過對復數個（4個以上）GPS衛星的載波信號頻率進行測量，可測到速度以及位置值，由此可以得到移動物體的高精度速度測量數據。

使用此種方法，可以不受電離層的影響，與由位置的變化量計算出速度的方法相比較，可以非常高的精度測量計算出移動物體的移動速度。其水平成分的精度為2 σ時，0.03 m/s，3 σ時，0.08 m/ s。由于衛星系統的原理，垂直成分的精度比較水平成分要差3倍。通過上圖，可以看出移動物體接受到復數個衛星的不同頻率偏移的載波信號。
可導出下式：

Δ fd1 ＝ 1/ λ（V0?u1 － V1?u1）＋ fb
Δ fd2 ＝ 1/ λ（V0?u2 － V2?u2）＋ fb
Δ fd3 ＝ 1/ λ（V0?u3 － V3?u3）＋ fb
Δ fd4 ＝ 1/ λ（V0?u4 － V4?u4）＋ fb
Δ fd5 ＝ 1/ λ（V0?u5 － V5?u5）＋ fb

這里，λ為衛星載波信號頻率的波長約0.19 m，fb為接收信號的頻率偏差（Hz），un（n ＝ 1..5）為衛星與信號接收器在視線方向上的單位矢量，單位矢量可由下式算出。

un ＝ρ n/| ρ n|（n ＝ 1..5）
ρ n ＝［（Npn － Np0）,（ Epn － Ep0）,（ Dpn － Dp0）］^T（n ＝ 1..5）

通過，以上計算方程，解出Vo。即可得到移動物體的速度。

穩定測量 - 使用IMU慣性測量單元補償處理

由于一般道路兩側存在的樹木，建筑物等影響，如下圖所示，多普勒方式的速度測量值會包含大量的干擾成分，另外，通過像過街天橋，高架橋下等妨害衛星信號的接收的地段時，僅利用GPS等衛星信號單獨進行速度測量是不可能的。

如果將衛星信號測量的速度數據與IMU的3軸加速度傳感器/3軸陀螺儀計算的速度之間的比例算出進行補償，在存在干擾的狀態下，如下圖所示，必較單獨使用衛星信號時，可以得到非常平緩的高精度速度測量數據。

另外，在通過像過街天橋，高架橋下等妨害衛星信號的接收的地段時，如果使用IMU慣性測量單元進行速度的補償處理，在較短時間內即使接收不到衛星信號的情況下，也可以測量到高精度連續的速度數據。

系統構成


本機與電腦軟件對應測量試驗對照表

LC-8300小型高靈敏度GPS速度儀

本機對應測量試驗（不用電腦） 電腦軟件對應測量試驗

*小構成：本機，衛星天線，表示器，遙控器
測量數據保存：本機或U盤 *小構成：本機，衛星天線，電腦
測量數據保存：電腦內存儲器

起動加速 LC-0827
本機加速試驗功能起動加速 LC-0831
加減速試驗軟件

行駛加速行駛加速

MFDD LC-0828
本機制動試驗功能 MFDD

ABS ABS

制動穩定性 -

惰行 LC-0829
本機滑行試驗功能滑行

定地燃料消費 LC-0832
燃料消費試驗軟件

模式燃料消費

※：以上試驗功能及試驗軟件均為選配件。

本機對應試驗測量畫面表示

1. 起動加速試驗

測量車輛由停止狀態全力加速車輛達到設定達到速度或設定達到距離時的所用時間。

對加速車輛的途中經過數據進行確認。

2. 行駛加速試驗

測量車輛由設定速度狀態全力加速車輛達到設定達到速度或設定達到距離時的所用時間。

對加速車輛的途中經過數據進行確認。

3. 制動試驗（MFDD）

測量車輛由規定速度（初速度）狀態全力制動車輛達到車輛停止時的所用時間，移動距離，制動初速度。

由各測量數據計算出減速度并對車輛行駛途中經過數據進行確認。

4. 制動試驗（ABS）

制動試驗，根據設定的區間車速測量車輛的區間速度。

由各測量數據計算出減速度并對車輛行駛途中經過數據進行確認。

5. 制動試驗（制動穩定性）

反復進行的制動試驗，測量各次的車輛制動時的MFDD數據值。

由各測量數據計算出減速度并對車輛行駛途中經過數據進行確認。

6. 滑行試驗

測量車輛在高于規定速度的車速狀態下，由規定速度起滑行至車輛停止時的所用時間，移動距離，行駛速度。

由各測量數據計算出CD數據值并對車輛行駛途中經過數據進行確認。

規格

測量精度 水平速度測量范圍/精度 0.1 ～ 500.0 km/h／±0.2 km/h以內
(水平速度30 km/h以上，撲捉衛星信號7個以上時)

水平距離精度 ±0.2 %
（直行距離300 m，水平速度30 km/h以上，撲捉衛星信號7個以上時）

標準測量項目 水平速度(km/h)，水平距離，時間，UTC時刻，衛星數，HDOP（水平精度低下率），行進方位( °)，北方向速度(km/h)，東方向速度(km/h)，北方向距離，東方向距離，行進距離，緯度，經度，標高。

選配測量項目 橫距離，垂直速度(km/h)，垂直距離，VDOP（垂直精度低下率），側移量，偏航角( °)，螺旋角( °)，橫搖角( °)，XYZ加速度(m/s2)，XYZ角速度( °/ s)，坡度(%)。

更新（輸出）頻率 100 Hz

一般規格 本機使用電源/消耗功率 DC 9 ～ 28 V （非獨立絕緣），AC　100～ 240 V（選配 AC交流適配器）/　*大12 VA (DC電源輸入，使用外部設備時)

使用/保存溫度 0 ～ 50 ℃　／　-10 ～ 60 ℃
（濕度20～80 %RH，不結露）

外形尺寸/重量約170×120×40 mm（不含突起部分）
約0.75 kg

顯示器外形尺寸/重量約150×100×100 mm（不含突起部分）
約0.5 kg

遙控器外形尺寸/重量約120×50×20 mm（不含突起部分）
約0.08 kg

衛星天線外形尺寸/重量約66×50×22 mm（衛星天線部分）
約0.1 kg

防護等級 IP67

輸出速度模擬信號輸出電壓范圍 0～10 V
（SI單位：0～10 V/0～500.0 km/h，mile單位：0～10 V/0～250.0 mile/h）

負載阻抗 10 kΩ 以上

距離脈沖信號輸出分辨率 SI單位時：10, 5, 1 mm/pulse中選擇
mile單位時：16.0934, 8.0467, 1.6093 mm/pulse中選擇

輸出延遲 10 ms 以內

輸出信號矩形波脈沖 Hi 5 V±0.5 V ，Lo 0.5 V以下

DUTY 50 % ±10 %

負載阻抗 10 kΩ 以上

備注通過本機側面HORIZONTAL SPEED接口設定選擇模擬電壓或脈沖輸出

輸入模擬信號輸入通道數 4

A/D轉換器位數 16

電壓范圍 ±20 V

截止頻率 50 Hz

其他通過外部電壓信號的觸發功能。
通道1為測量開始觸發。
通道2為測量停止觸發。

脈沖輸入通道數 1

輸入耦合 AC或DC

功能脈沖計數/頻率/ DUTY

輸入波形 AC時正弦波，DC時矩形波

備注通過本機側面AUX接口，使用選配信號電纜輸入

CAN 共通波特率 125 kbps，250 kbps，500 kbps，1000 kbps

標準支持Ver.2.0 B

輸入輸入接口 2（接口A，接口B）

數據 32通道輸入/1接口（*大64通道）

其他接口B側，可選擇設定為CAN的輸入

輸出^※1 輸出更新周期 OFF/1 Hz/2 Hz/5 Hz/10 Hz/20 Hz/100 Hz

標準輸出項目水平速度(km/h)，速度單位，水平距離，UTC時刻，衛星數，HDOP（水平精度低下率），行進方位( °)，緯度，經度，標高，開始 / 停止 / 清觸發，閾門狀態，內部狀態，精度狀態。

選配輸出項目垂直速度(km/h)，垂直距離，VDOP（垂直精度低下率），側移量，偏航角( °)，螺旋角( °)，橫搖角( °)，XYZ加速度(m/s2)，XYZ角速度( °/ s)，坡度(%)。

其他 CAN輸出功能有效時，B接口不能用于CAN信號輸入。

備注通過本機側面AUX接口，使用選配信號電纜輸入

其他功能 蜂鳴器，外部信號觸發，通用傳感器用DC12 V輸出，設定條件存儲器，使用選配打印機輸出數據，傳送保存數據。

試驗功能 本機對應標準試驗功能普通測量，區間測量

本機對應選配試驗功能起動加速試驗，行駛加速試驗，制動試驗（MFDD），制動試驗（ABS），制動試驗（制動穩定性），滑行試驗。

電腦對應標準試驗功能^※2 基本功能（本機的條件設定，電腦上測量結果狀態表示，傳送數據至OS-2000系列時間序列數據分析軟件）

電腦對應選配試驗功能^※2 加減速試驗軟件，燃料消費試驗軟件，行駛軌跡表示軟件。

附屬品 觸摸式顯示器（帶信號電纜3.0 m）×1
遙控器（帶信號電纜2.0 m）×1
GPS/GLONASS衛星天線×1
連點煙器電源電纜（3.0 m）×1
信號電纜（插頭 ? BNC 2.0 m）×2
連接電腦用USB信號電纜（1.5 m）×1
CAN用分配電纜（0.35 m）×1
U盤存儲器×1
附屬軟件光盤×1
使用說明書×1
攜帶箱×1
顯示器用設置用具×1
顯示器設置用底板×1

選配件 ＜本機＞
電源電纜（接電瓶用）【LC-0082】
km/mile單位切換功能【LC-0824】
IMU數據輸出功能（帶有小型IMU【LC-0087】）【LC-0825】
本機垂直方向測量功能【LC-0826】
本機加速試驗功能【LC-0827】
本機制動試驗功能【LC-0828】
本機滑行試驗功能【LC-0829】
CAN數據輸出功能【LC-0854】
CAN用信號電纜(2.0m)【LC-0861】
CAN-OBD2信號電纜【LC-0863】
帶式開關【LC-0864】
數字式打印機【DPU-414】
打印機用交流電源適配器【PW-C0725-W1-U】
打印機用熱敏紙【TP-0411】
本機用交流電源適配器【PS-P20018A】
交流電源適配器電源電纜【VM1072-VM1700(日本用)，日本以外用】
＜電腦＞
加減速試驗軟件【LC-0831】燃料消費試驗軟件【LC-0832】行駛軌跡表示軟件【LC-0833】

＊1：選配＊2：參照工作環境
＊2：參照工作環境


工作環境

OS Windows^®XP(sp3) / 7 ［32/64 bit］

內存 1 GB以上

HDD 80 GB以上

CPU Intel Core^TM2 Duo 2 GHz 以上

顯示器 1280 x 1024 以上

USB USB2.0(high speed) 1接口以上(不支持 USB3.0)

光盤驅動器 對應DVD-R,CD-R光盤，用于軟件安裝與版本升級

*Windows® XP, Windows Vista®, Windows® 7 是微軟公司在美國和/或其他國家或地區的商標或注冊商標。
*Intel®， Intel® Core，Core Inside是英特公司在美國和/或其他國家或地區的商標或注冊商標。

其他選配件

LC-0864
帶式開關 DPU-414
數字式打印機 LC-0866
通用輸入輸出信號電纜

●為了提高性能，可能不經預告而變更外形及規格，請諒解。

LC-8300小型高靈敏度GPS速度儀
本機對應測量試驗（不用電腦）		電腦軟件對應測量試驗
*小構成：本機，衛星天線，表示器，遙控器測量數據保存：本機或U盤	*小構成：本機，衛星天線，電腦測量數據保存：電腦內存儲器
起動加速	LC-0827 本機加速試驗功能	起動加速	LC-0831 加減速試驗軟件
行駛加速	行駛加速
MFDD	LC-0828 本機制動試驗功能	MFDD
ABS	ABS
制動穩定性	-
惰行	LC-0829 本機滑行試驗功能	滑行
	定地燃料消費	LC-0832 燃料消費試驗軟件
	模式燃料消費

測量精度	水平速度	測量范圍/精度	0.1 ～ 500.0 km/h／±0.2 km/h以內 (水平速度30 km/h以上，撲捉衛星信號7個以上時)
水平距離	精度	±0.2 % （直行距離300 m，水平速度30 km/h以上，撲捉衛星信號7個以上時）
標準測量項目	水平速度(km/h)，水平距離，時間，UTC時刻，衛星數，HDOP（水平精度低下率），行進方位( °)，北方向速度(km/h)，東方向速度(km/h)，北方向距離，東方向距離，行進距離，緯度，經度，標高。
選配測量項目	橫距離，垂直速度(km/h)，垂直距離，VDOP（垂直精度低下率），側移量，偏航角( °)，螺旋角( °)，橫搖角( °)，XYZ加速度(m/s2)，XYZ角速度( °/ s)，坡度(%)。
更新（輸出）頻率	100 Hz
一般規格	本機	使用電源/消耗功率	DC 9 ～ 28 V （非獨立絕緣），AC　100～ 240 V（選配 AC交流適配器）/　*大12 VA (DC電源輸入，使用外部設備時)
使用/保存溫度	0 ～ 50 ℃　／　-10 ～ 60 ℃ （濕度20～80 %RH，不結露）
外形尺寸/重量	約170×120×40 mm（不含突起部分）約0.75 kg
顯示器	外形尺寸/重量	約150×100×100 mm（不含突起部分）約0.5 kg
遙控器	外形尺寸/重量	約120×50×20 mm（不含突起部分）約0.08 kg
衛星天線	外形尺寸/重量	約66×50×22 mm（衛星天線部分）約0.1 kg
防護等級	IP67
輸出	速度模擬信號輸出	電壓范圍	0～10 V （SI單位：0～10 V/0～500.0 km/h，mile單位：0～10 V/0～250.0 mile/h）
負載阻抗	10 kΩ 以上
距離脈沖信號輸出	分辨率	SI單位時：10, 5, 1 mm/pulse中選擇 mile單位時：16.0934, 8.0467, 1.6093 mm/pulse中選擇
輸出延遲	10 ms 以內
輸出信號	矩形波脈沖 Hi 5 V±0.5 V ，Lo 0.5 V以下
DUTY	50 % ±10 %
負載阻抗	10 kΩ 以上
備注	通過本機側面HORIZONTAL SPEED接口設定選擇模擬電壓或脈沖輸出
輸入	模擬信號輸入	通道數	4
A/D轉換器位數	16
電壓范圍	±20 V
截止頻率	50 Hz
其他	通過外部電壓信號的觸發功能。通道1為測量開始觸發。通道2為測量停止觸發。
脈沖輸入	通道數	1
輸入耦合	AC或DC
功能	脈沖計數/頻率/ DUTY
輸入波形	AC時正弦波，DC時矩形波
備注	通過本機側面AUX接口，使用選配信號電纜輸入
CAN	共通	波特率	125 kbps，250 kbps，500 kbps，1000 kbps
標準	支持Ver.2.0 B
輸入	輸入接口	2（接口A，接口B）
數據	32通道輸入/1接口（*大64通道）
其他	接口B側，可選擇設定為CAN的輸入
輸出^※1	輸出更新周期	OFF/1 Hz/2 Hz/5 Hz/10 Hz/20 Hz/100 Hz
標準輸出項目	水平速度(km/h)，速度單位，水平距離，UTC時刻，衛星數，HDOP（水平精度低下率），行進方位( °)，緯度，經度，標高，開始 / 停止 / 清觸發，閾門狀態，內部狀態，精度狀態。
選配輸出項目	垂直速度(km/h)，垂直距離，VDOP（垂直精度低下率），側移量，偏航角( °)，螺旋角( °)，橫搖角( °)，XYZ加速度(m/s2)，XYZ角速度( °/ s)，坡度(%)。
其他	CAN輸出功能有效時，B接口不能用于CAN信號輸入。
備注	通過本機側面AUX接口，使用選配信號電纜輸入
其他功能	蜂鳴器，外部信號觸發，通用傳感器用DC12 V輸出，設定條件存儲器，使用選配打印機輸出數據，傳送保存數據。
試驗功能	本機對應標準試驗功能	普通測量，區間測量
本機對應選配試驗功能	起動加速試驗，行駛加速試驗，制動試驗（MFDD），制動試驗（ABS），制動試驗（制動穩定性），滑行試驗。
電腦對應標準試驗功能^※2	基本功能（本機的條件設定，電腦上測量結果狀態表示，傳送數據至OS-2000系列時間序列數據分析軟件）
電腦對應選配試驗功能^※2	加減速試驗軟件，燃料消費試驗軟件，行駛軌跡表示軟件。
附屬品	觸摸式顯示器（帶信號電纜3.0 m）×1 遙控器（帶信號電纜2.0 m）×1 GPS/GLONASS衛星天線×1 連點煙器電源電纜（3.0 m）×1 信號電纜（插頭 ? BNC 2.0 m）×2 連接電腦用USB信號電纜（1.5 m）×1 CAN用分配電纜（0.35 m）×1 U盤存儲器×1 附屬軟件光盤×1 使用說明書×1 攜帶箱×1 顯示器用設置用具×1 顯示器設置用底板×1
選配件	＜本機＞電源電纜（接電瓶用）【LC-0082】 km/mile單位切換功能【LC-0824】 IMU數據輸出功能（帶有小型IMU【LC-0087】）【LC-0825】本機垂直方向測量功能【LC-0826】本機加速試驗功能【LC-0827】本機制動試驗功能【LC-0828】本機滑行試驗功能【LC-0829】 CAN數據輸出功能【LC-0854】 CAN用信號電纜(2.0m)【LC-0861】 CAN-OBD2信號電纜【LC-0863】帶式開關【LC-0864】數字式打印機【DPU-414】打印機用交流電源適配器【PW-C0725-W1-U】打印機用熱敏紙【TP-0411】本機用交流電源適配器【PS-P20018A】交流電源適配器電源電纜【VM1072-VM1700(日本用)，日本以外用】＜電腦＞加減速試驗軟件【LC-0831】燃料消費試驗軟件【LC-0832】行駛軌跡表示軟件【LC-0833】

OS	Windows^®XP(sp3) / 7 ［32/64 bit］
內存	1 GB以上
HDD	80 GB以上
CPU	Intel Core^TM2 Duo 2 GHz 以上
顯示器	1280 x 1024 以上
USB	USB2.0(high speed) 1接口以上(不支持 USB3.0)
光盤驅動器	對應DVD-R,CD-R光盤，用于軟件安裝與版本升級
